Setitec
ADU (Advanced Drilling Units)

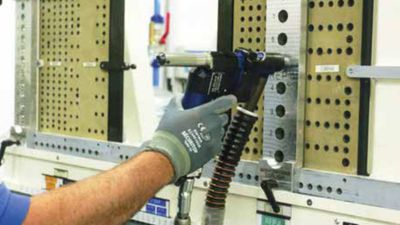

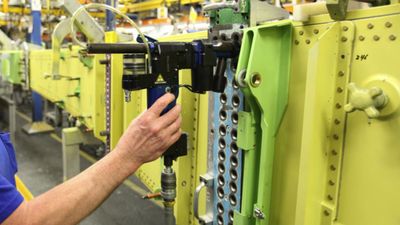

Esta gama de productos está dedicada a operaciones de perforación, escariado, revestimiento puntual y avellanado con altos requisitos de calidad, precisión y repetibilidad. Diseñado para la industria aeroespacial, el rendimiento es muy apreciado en la industria general para aplicaciones de alta gama. Su tecnología de vanguardia y capacidades técnicas avanzadas hacen posible las operaciones de perforación, escariado y avellanado de un solo disparo y logran agujeros perfectos con el mismo motor y herramientas de corte, reduciendo el tiempo y el tiempo de ciclo.
Con 2100 Watts (2.8hp) de potencia, y con una relación potencia-peso inigualable en una herramienta muy compacta, se pueden utilizar en una amplia variedad de mecanismos de bloqueo (plantillas de perforación, bloqueo en prehole...) con una amplia variedad de equipos (pinzas concéntricas, giro / bayoneta de 1/4", pies de plantilla, abrazadera en C...). Este sistema modular le ofrece una gran flexibilidad para orificios de hasta 25mm (2") de diámetro, con tolerancias tan pequeñas como 0.02 mm (0.0001") de diámetro.
Descarga la presentación del producto
Beneficios para el usuario
Herramienta modular, precisa e innovadora
Basadas en una arquitectura modular, han sido diseñadas para ofrecer rendimientos avanzados (ciclo automático, lubricación a bordo...) así como tolerancias pequeñas (tolerancias de 0,02 mm (0,0001").
Adaptabilidad retrofit
Se pueden adaptar fácilmente en caso de modificar su estación de producción o si decide reutilizar su herramienta en una estación de trabajo diferente.
Gran ergonomía
Ligeras y compactas, se colocan fácilmente las plantillas de perforación. Son la respuesta correcta a su aplicaciones con accesibilidad limitada.
Bajo consumo y nivel de ruido
Alimentado por una turbina neumática de alto rendimiento, con ruido reducido y bajo nivel de consumo.
La mejor relación potencia-peso del mercado
2,100 Watts (2.8hp) para un peso de 1.5kg a 3.5kg (3.3 lb a 7.7 lb) (sin equipo).
Solución personalizada
Opciones de sujeción, versión angular o recta, contador de ciclo programable, lubricación accionada a través del cortador integrado o externo, micropeck integrado.
Herramienta de predefinición
Tipos de sujeción
Sistema de posicionamiento en plantilla
Pinza concéntrica
Bayoneta de 1/4 de vuelta
Abrazadera de cocodrilo
Abrazadera Jack
Ranúnculo
Plantilla pie
Clocker
Tipos de posicionamiento
Gruesas | Gruesa con riel o tornillos | Delgadas | De plantillas o sin plantilla (pre-agujero) | |
|---|---|---|---|---|
| Pinza concéntrica | X | |||
| Bayoneta de 1/4 de vuelta | X | |||
| Abrazadera de cocodrilo | X | X | ||
| Abrazadera Jack | X | X | ||
| Ranúnculo | X | |||
| Plantilla pie | X | X |
Concepto: Rango

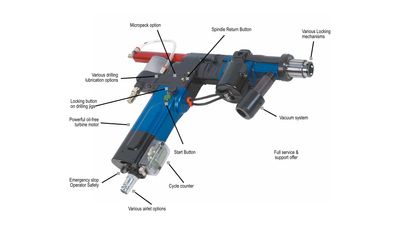

Después de la sujeción en la plantilla de perforación o el posicionamiento de la herramienta, simplemente presiona el botón de inicio para iniciar el ciclo de perforación (velocidad de rotación, velocidad de avance, modo de vibración, carrera, lubricación). Una vez finalizado el ciclo, la herramienta de corte se retrae rápidamente, vuelve a su posición original y la herramienta se detendrá automáticamente. Puede configurar mecánicamente las posiciones límite de la herramienta de corte. Las herramientas están equipadas con un botón para detener el ciclo, un botón asegurado para bloquear la plantilla de perforación y un botón para retraer el eje antes del final del trazo definido.
Opciones: Contador de ciclo programable, sistema micropeck, lubricación a bordo o externa
Velocidad de rotación y velocidad de avance
ST 1200
| Droita | Ángulo |
|---|---|
| 14054 | 11835 |
| 9713 | 8179 |
| 7770 | 6543 |
| 5550 | 4674 |
| 3514 | 2959 |
| 2811 | 2367 |
| 2428 | 2045 |
| 2008 | 1691 |
| 1943 | 1636 |
| 1554 | 1309 |
| 1388 | 1168 |
| 1110 | 935 |
| 878 | 740 |
| 793 | 668 |
| 703 | 592 |
| 562 | 473 |
| 502 | 423 |
| 402 | 338 |
| 287 | 242 |
| 1388 | 1168 |
| 1110 | 935 |
| 878 | 740 |
| 793 | 668 |
| 703 | 592 |
| 562 | 473 |
| 502 | 423 |
| 402 | 338 |
| 287 | 242 |
| Mm/tr |
|---|
| 0.01 |
| 0.021 |
| 0.038 |
| 0.058 |
| 0.077 |
| 0.095 |
| 0.115 |
| 0.154 |
Precisión de perforación y avellanado:
0.02mm
Potencia:
2100 Watts
Peso (sin equipo):
1.85 kg
Stroke:
Ilimitado
ST 2200
| Droita | Ángulo |
|---|---|
| 2919 | 2195 |
| 2560 | 1925 |
| 2017 | 1517 |
| 1770 | 1331 |
| 1614 | 1214 |
| 1416 | 1065 |
| 1216 | 915 |
| 1187 | 892 |
| 949 | 714 |
| 841 | 632 |
| 730 | 549 |
| 672 | 506 |
| 640 | 481 |
| 584 | 439 |
| 512 | 385 |
| 429 | 323 |
| 343 | 258 |
| 304 | 229 |
| 243 | 183 |
| 174 | 131 |
| Mm/tr |
|---|
| 0.047 |
| 0.059 |
| 0.095 |
| 0.12 |
| 0.146 |
| 0.182 |
| 0.2 |
Precisión de perforación y avellanado:
0.02mm
Potencia:
2100 Watts con gran torque
Peso (sin equipo):
3.2 kg
Stroke:
Ilimitado
Recomendaciones dependiendo de los diámetros y materiales
| Diámetros de perforación / escariado | Aluminio o composit | Titanio | Aluminio o composit | Titanio |
|---|---|---|---|---|
| mm / pulgadas | Perforación | Perforación / Avellanado | ||
| Hasta 4.8mm - 3/16" | ST 1200 | ST 1200 | ST 1200 | ST 1200 |
| Hasta 12.7mm - 1/2" | ST 1200 / 2200 | |||
| Hasta 14.3mm - 9/16" | ST 2200 | ST 2200 | ST 2200 | |
| Hasta 15.9mm - 5/8" | ||||
| Hasta 19.05mm - 3/4" | ST 2200 | |||
| Hasta 25.4mm - 1" | ||||
